STI – Touch ist zu einem eine Benutzeroberfläche für vollautomatische Brückensägen. Zusätzlich beinhaltet es auch ein CAM – System, Zeichnungswerkzeuge zum erstellen einfacher Geometrien sowie Postprozessoren zur Erzeugung des CNC – Progammcodes.
STI -Touch vereint unter einer Oberfläche folgende Funktionen:
- Zeichnungswerkzeuge
- Videoerfassung von Rohtafeln
- Erzeugen von Schnitten oder Konturen mittels Teachen
- Erzeugen von Streifen oder Werkstücken mittels Folgeschnitten
- Aufteilung von Rohtafeln mittels Nasting
- CAM-System für bohren, fräsen, schleifen, sägen, – auch für Massivarbeiten
- Postprozessor

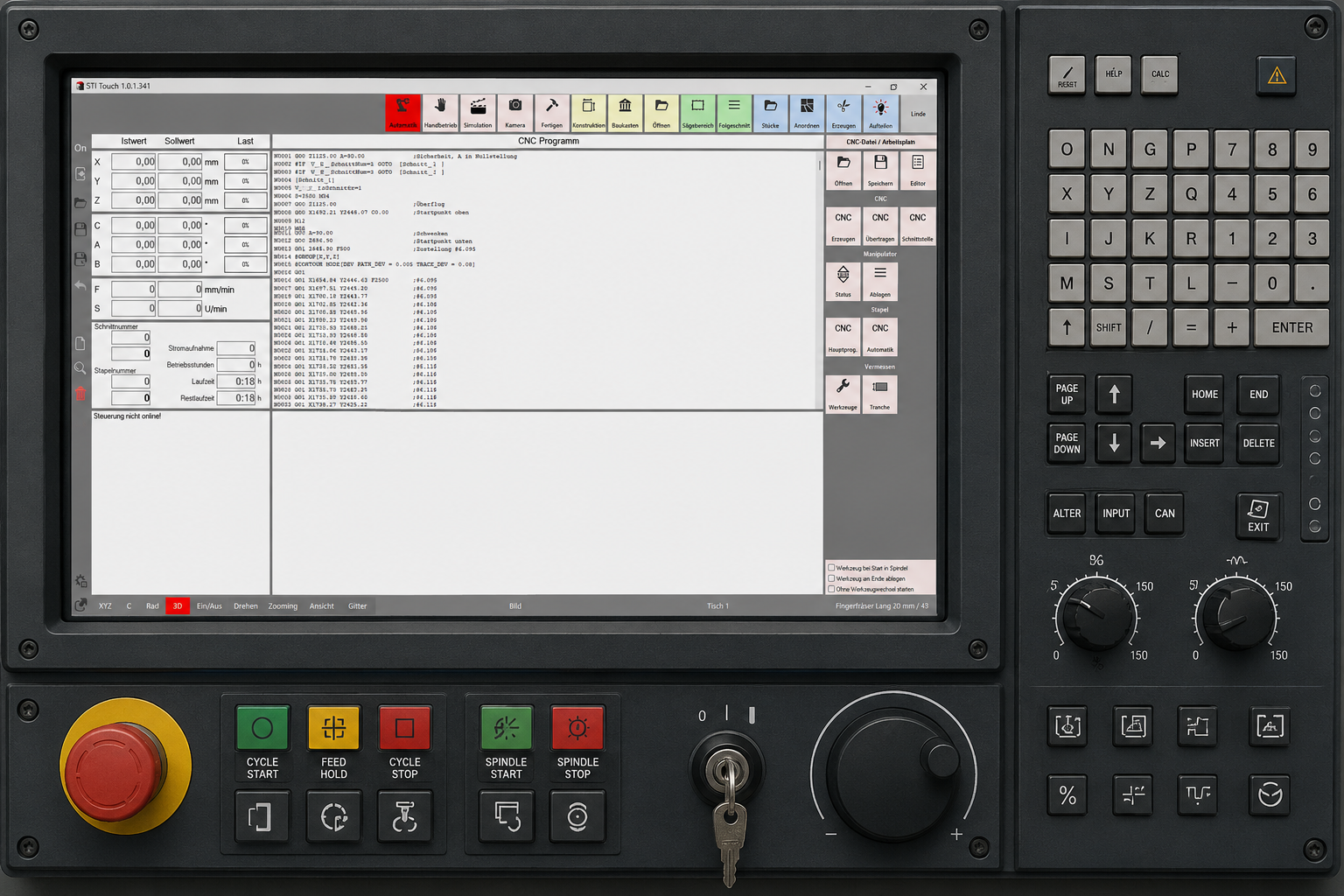

- CNC-Bedienfeld
Das Programm ist in verschiedenen Ausbaustufen erhältlich. Es kann sowohl am Maschinenbedienpult wie auch an PC-Arbeitsplätzen eingesetzt werden. Die Bedienung kann mittels Touch-Screen, Tastatur und / oder Maus erfolgen. Klar strukturierte Eingabemasken sorgen für eine einfache Handhabung, die Software ist quasi selbsterklärend.
Oberfläche für die Maschinenbedienung
- Ist- und Sollwertanzeige für alle Achsen, Vorschub, Spindeldrehzahl

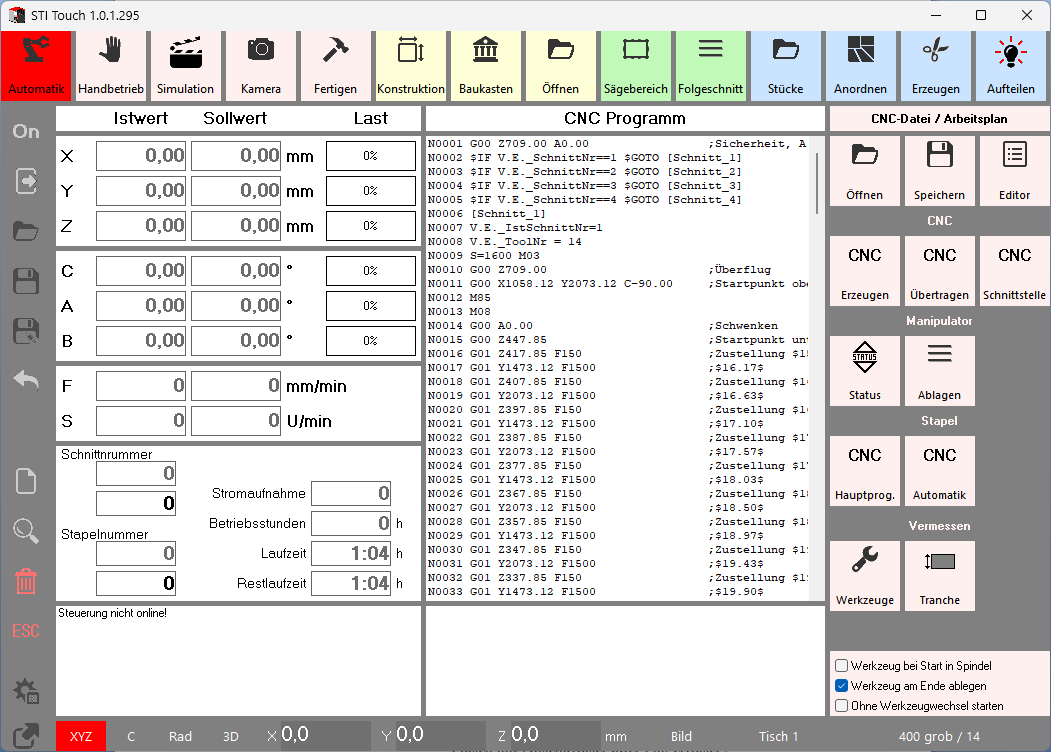

- Automatikbetrieb für intern oder extern erzeugte CNC – Programme
- Speichern, laden, editieren der CNC – Programme

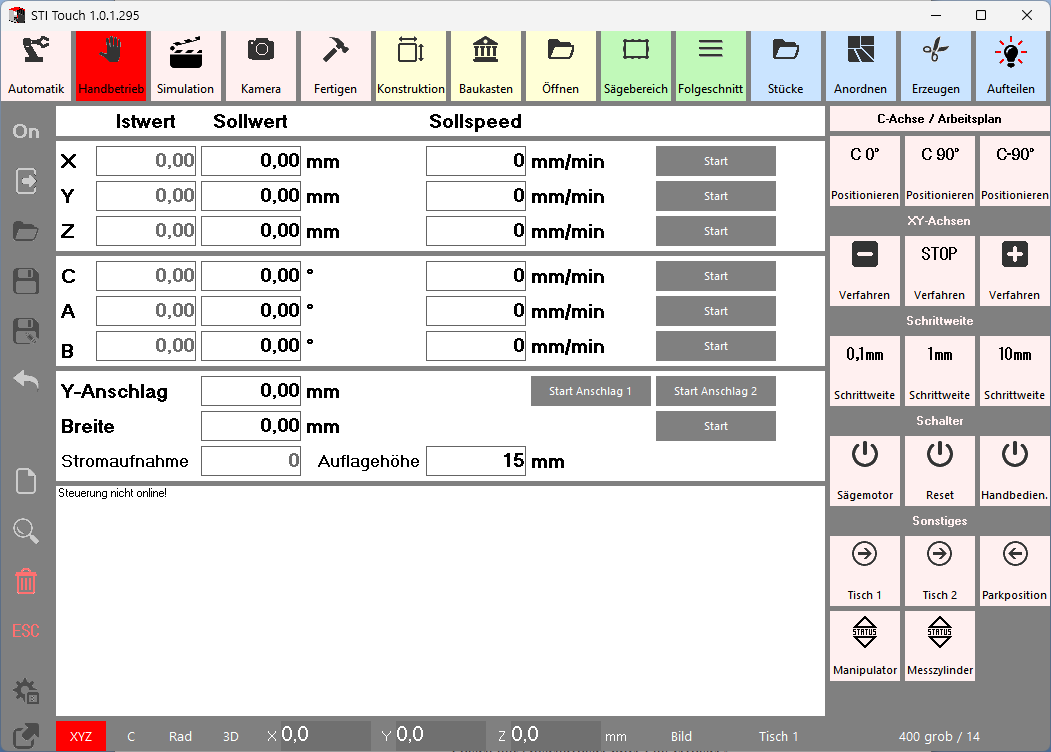

- Handbetrieb für die Positionierung aller Achsen
- Werkzeugverwaltung
- Laufzeitberechnung
Fertigung
- manueller Zuschnitt von Treppenstufen, Fensterbänken, Bodenplatten, Küchenarbeitsplatten, Fassadenplatten usw.

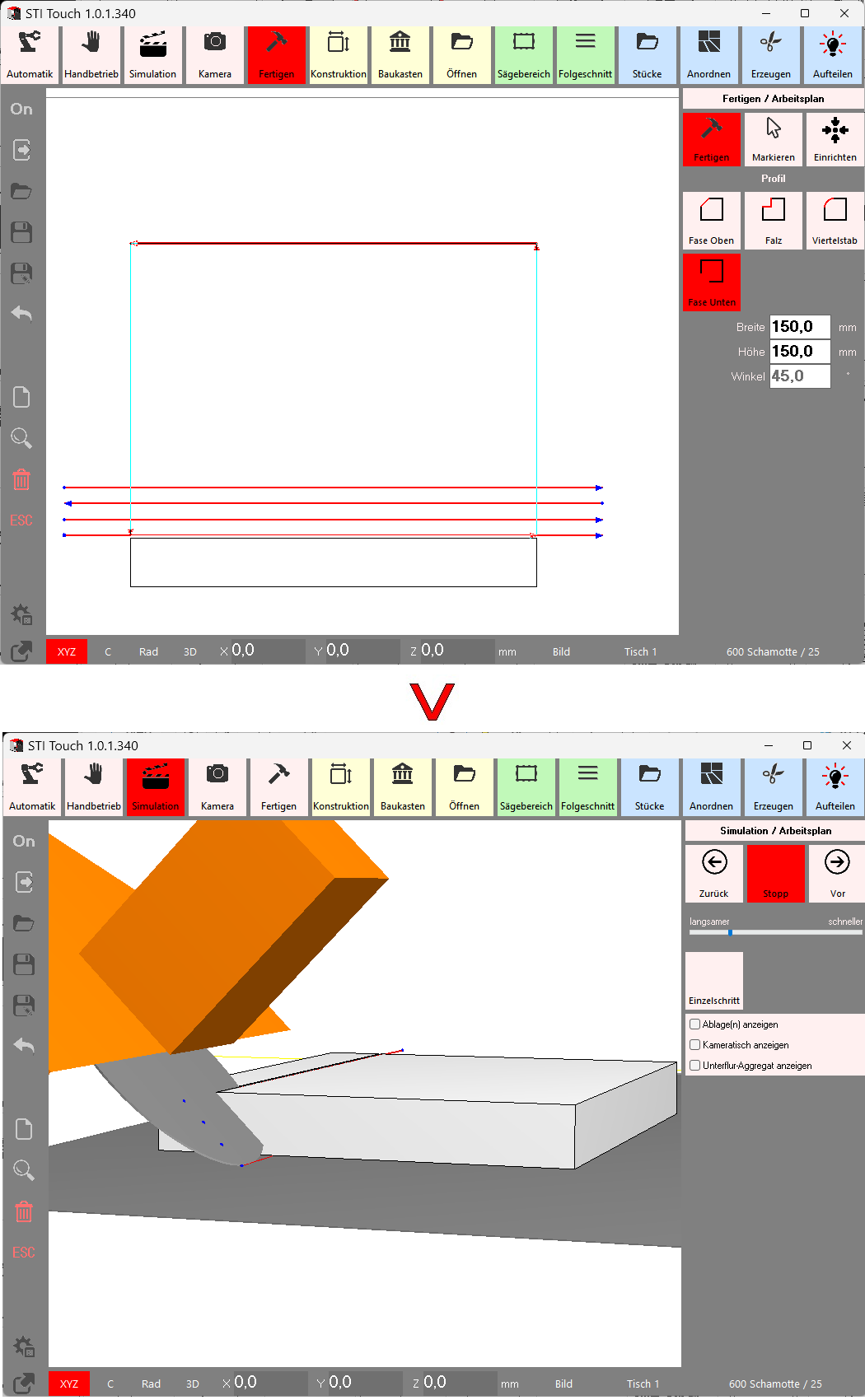

- Gehrungsschnitte an jeder beliebigen Kante einer 2D-Zeichnung
- Sägen von Fase, Falz, Viertelstab an jeder beliebigen Kante einer 2D-Zeichnung
- Fräsen mit Absenkfräser oder Fingerfräser
- Spiralfräsen
- Schleifen mit Walzen

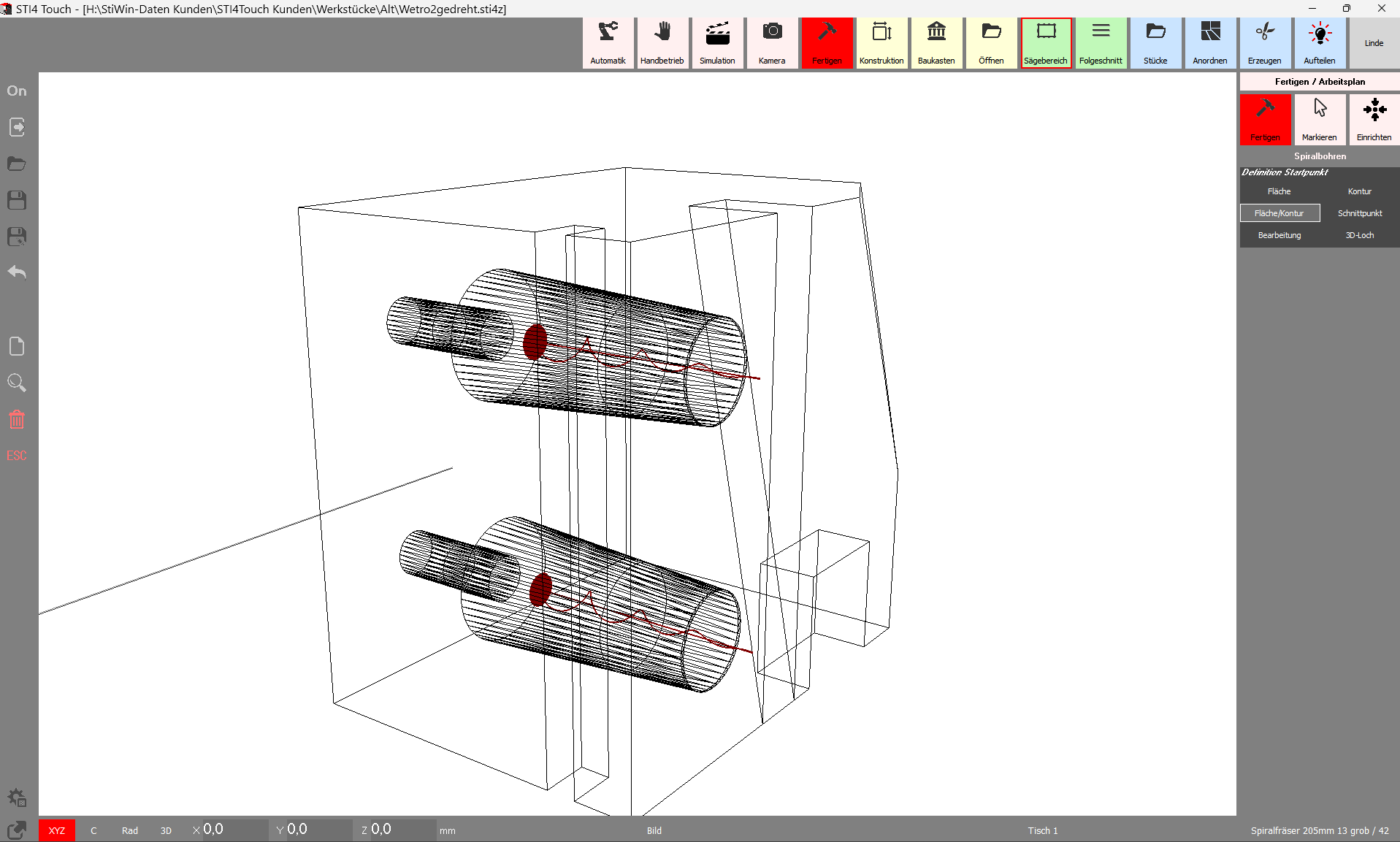

- Bohren waagrecht, senkrecht, schräg
- Hinterschnitt-Bohrungen
- Flächenabtragen mit Tellerwerkzeugen
- Taschen fräsen
- Keilförmiges Fräsen für Schriften und Ornamentik
- Nullpunktbestimmung über Foto, Kreuzlaser und / oder Anschlag
- Schnittparameter, wie Absenkgeschwindigkeit usw., können für unterschiedliche Härtegrade gesondert hinterlegt werden
Massivarbeiten
- Sägen und Fräsen von 3D-Körpern

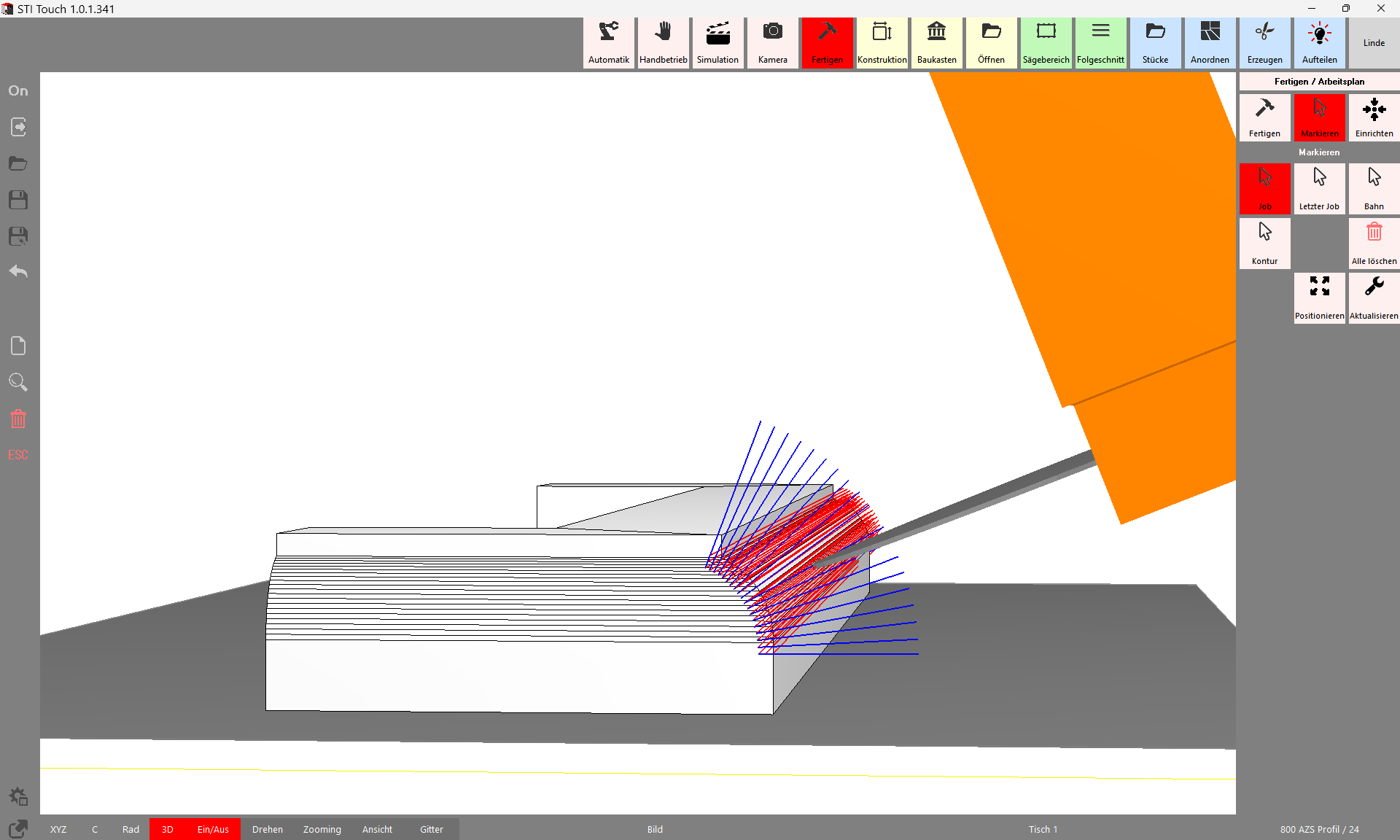

- Schnitte waagrecht, senkrecht, radial zum Werkstück
- Einzelschnitte parallel zu beliebiger Fläche
- Schnittfolgen mit beliebigem Schnittabstand
- Waagrechte Schnitte für Rundsymmetrische Werkstücke
- Grobe Vor- / feine Nachbearbeitung
- Ausräumen konkaver Werkstücke
- Sequentielles Freilegen beliebiger Werkstücke

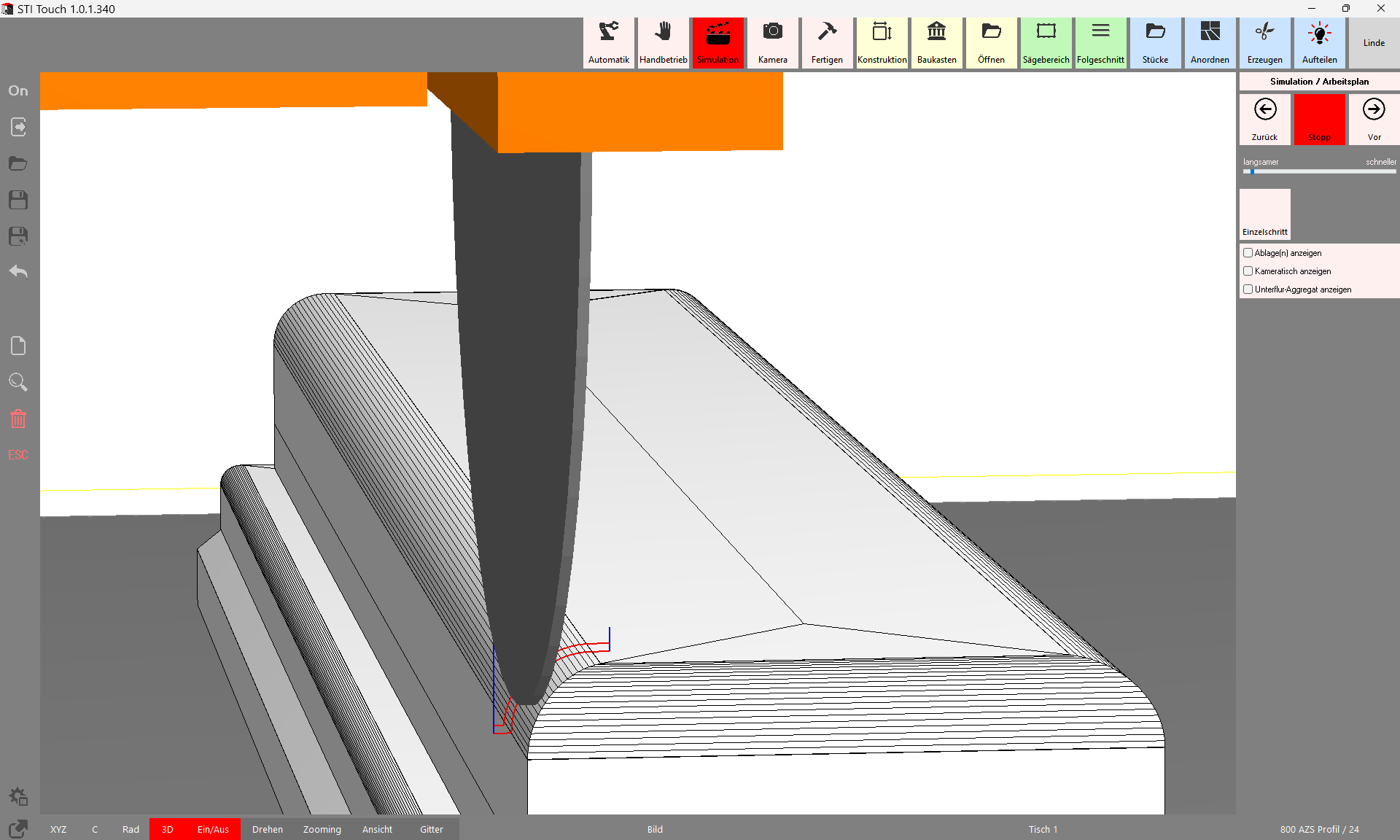

- Schlichten mit „quergestelltem“ Sägeblatt
- Einlesen von STL-Dateien über STI-CAD
Folgeschnitt
- definieren eines Sägebereichs auf der Tranche
- erzeugen rechtwinkliger Werkstücke im Sägebereich durch Eingabe von Maß und Stückzahl

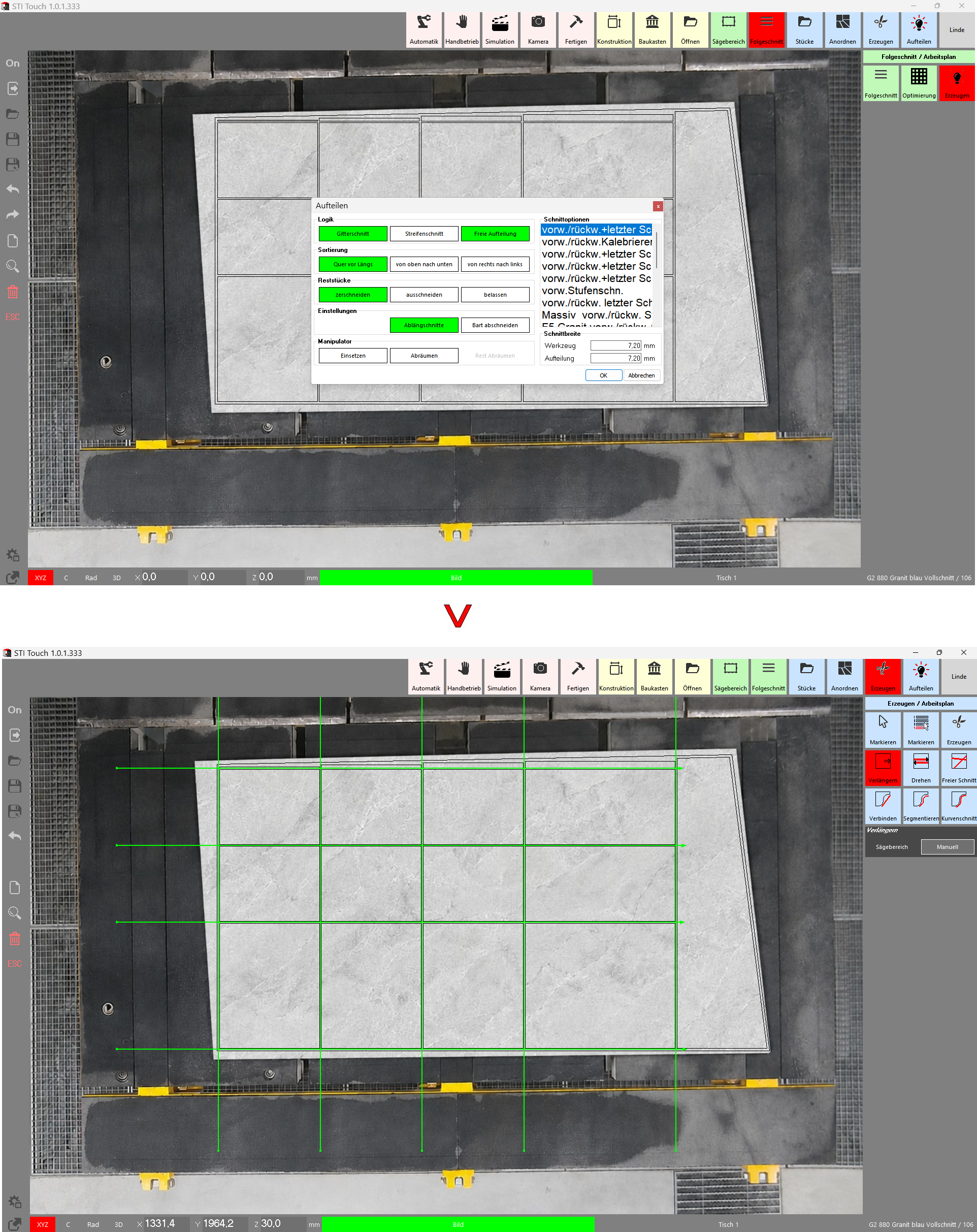

- automatisches Zuschneiden der rechtwinkligen Werkstücke mittels Gitter- , Streifen- und / oder Ablängschnitt
- erstellen eigener oder Einlesen von externen Stücklisten
- automatisches Einteilen rechtwinkliger Platten (Nasting) anhand der Stücklisten
- selbstständige Kalkulation der optimalen Schnittreihenfolge
- manuelle Eingreifmöglichkeit in die Schnittfolge
- automatisches versetzen der Platten bei vorhandenem Sauger, so dass die Sägeschnitte ohne Verletzung von Gutstücken oder auch Reststücken durchgeführt werden können
Aufteilen

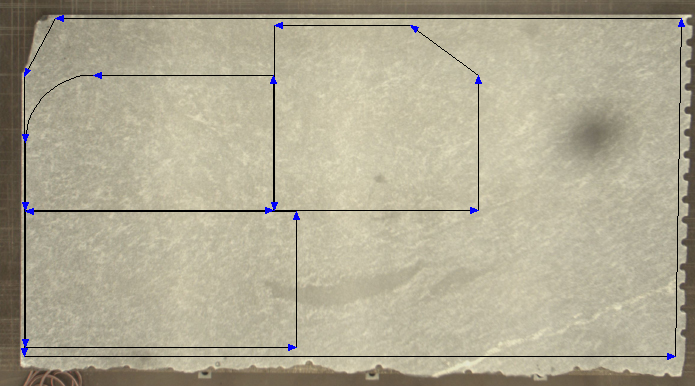

- Aufteilung von Rohtafeln anhand freier Formen (Treppenstufen, Fensterbänke usw.)
- Übernahme gezeichneter Werkstücke als DXF-Daten aus beliebigen CAD Programmen bzw. aus STI – CAD

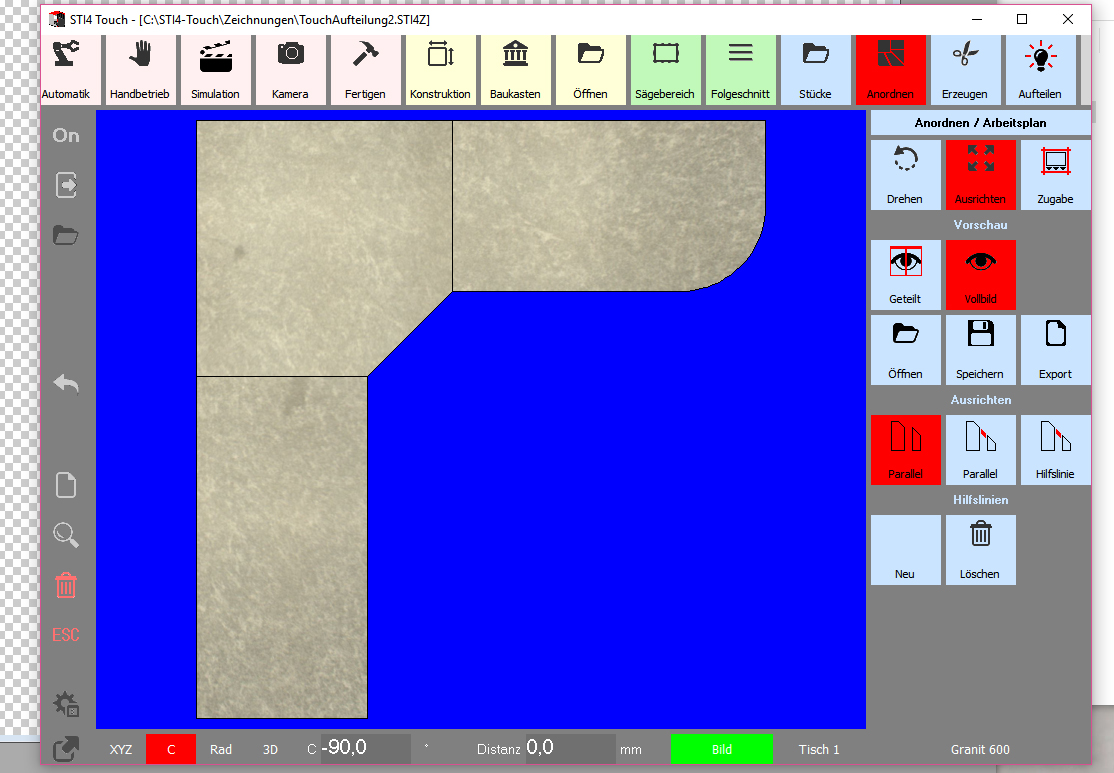

- Verschiedene Werkzeuge zum Aneinanderlegen der Werkstücke
- Definition von Zugaben an beliebigen Kanten für die Weiterbearbeitung
- Automatisches Erzeugen der notwendigen Schnitte
- Manuelles Hinzufügen eigener Schnitte
- Automatische Berechnung der Schnittfolge
- Manuelle Eingreifmöglichkeit in die Schnittfolge
- automatisches versetzen der Platten bei vorhandenem Sauger, so dass die Sägeschnitte ohne Verletzung von Gutstücken oder auch Reststücken durchgeführt werden können

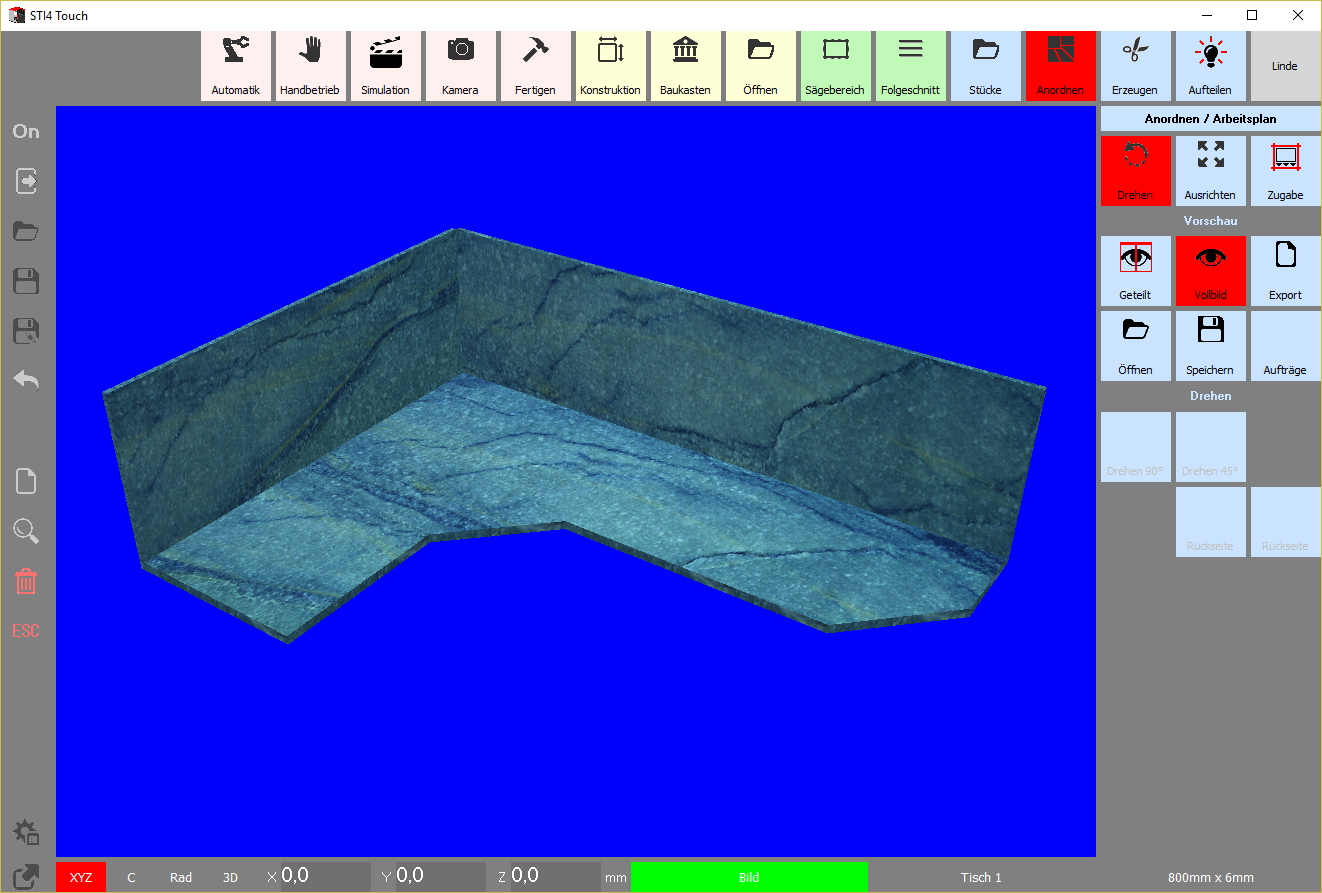

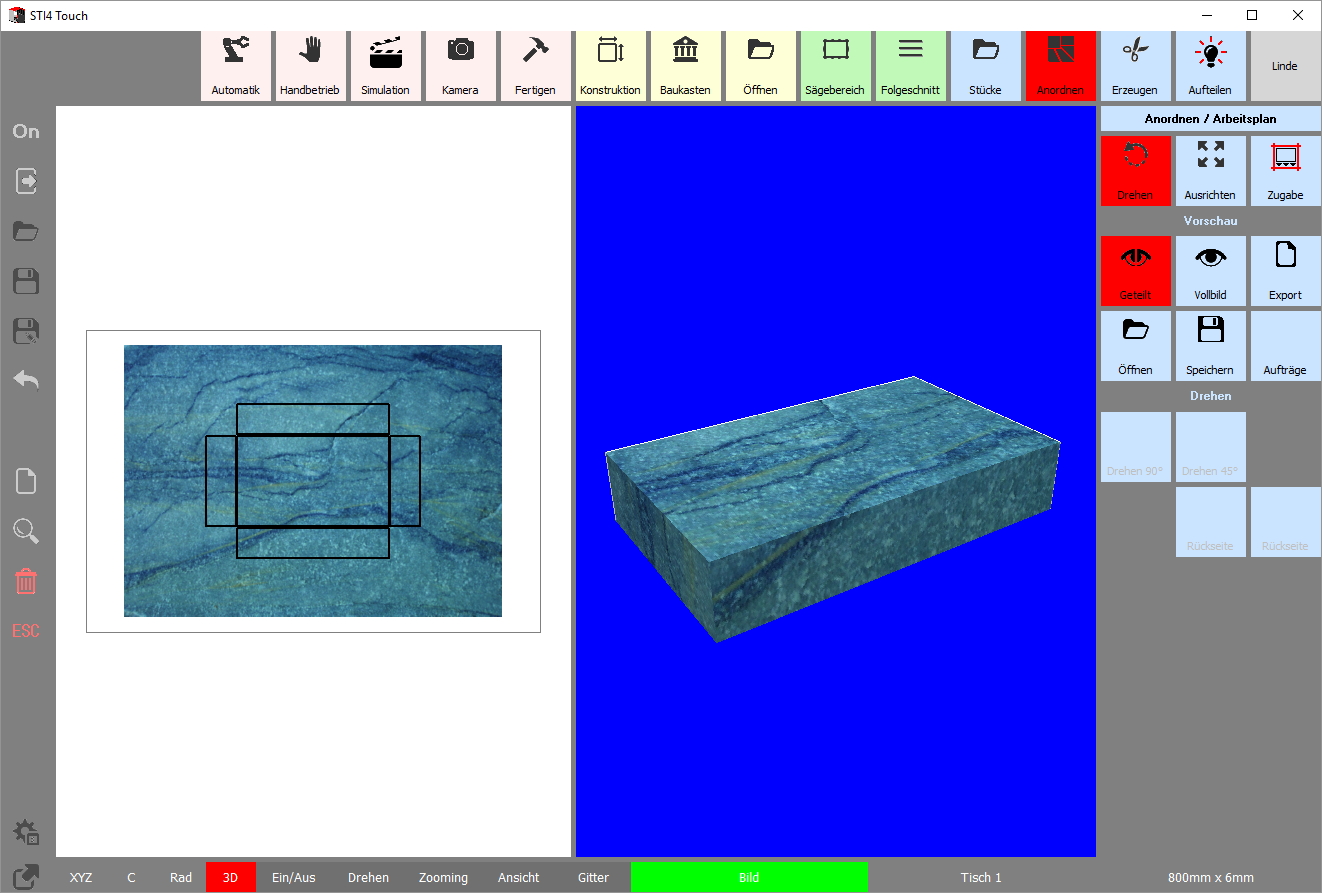

Echtdarstellung
- Echtdarstellung durch einfaches Umschalten in 2D oder 3D
- Freies Drehen der 3D-Darstellung
- Zoomen
- Exportmöglichkeit als Bitmap- oder PDF-Datei zum Ausdrucken oder versenden einer eMail
des fertigen Werkstücks

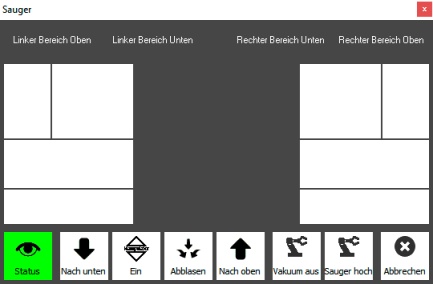

Manipulator
- Automatisches Versetzen der Platten
- Manuelle Eingreifmöglichkeit um z.B Platten an beliebigen Stellen ablegen oder drehen zu können
- Abräumen der Werkstücke auf Rollenbahn oder Palette
- Stapelverarbeitung mehrerer Tranchen
- Automatisches Fotografieren eines gesamten Tranchenstapels

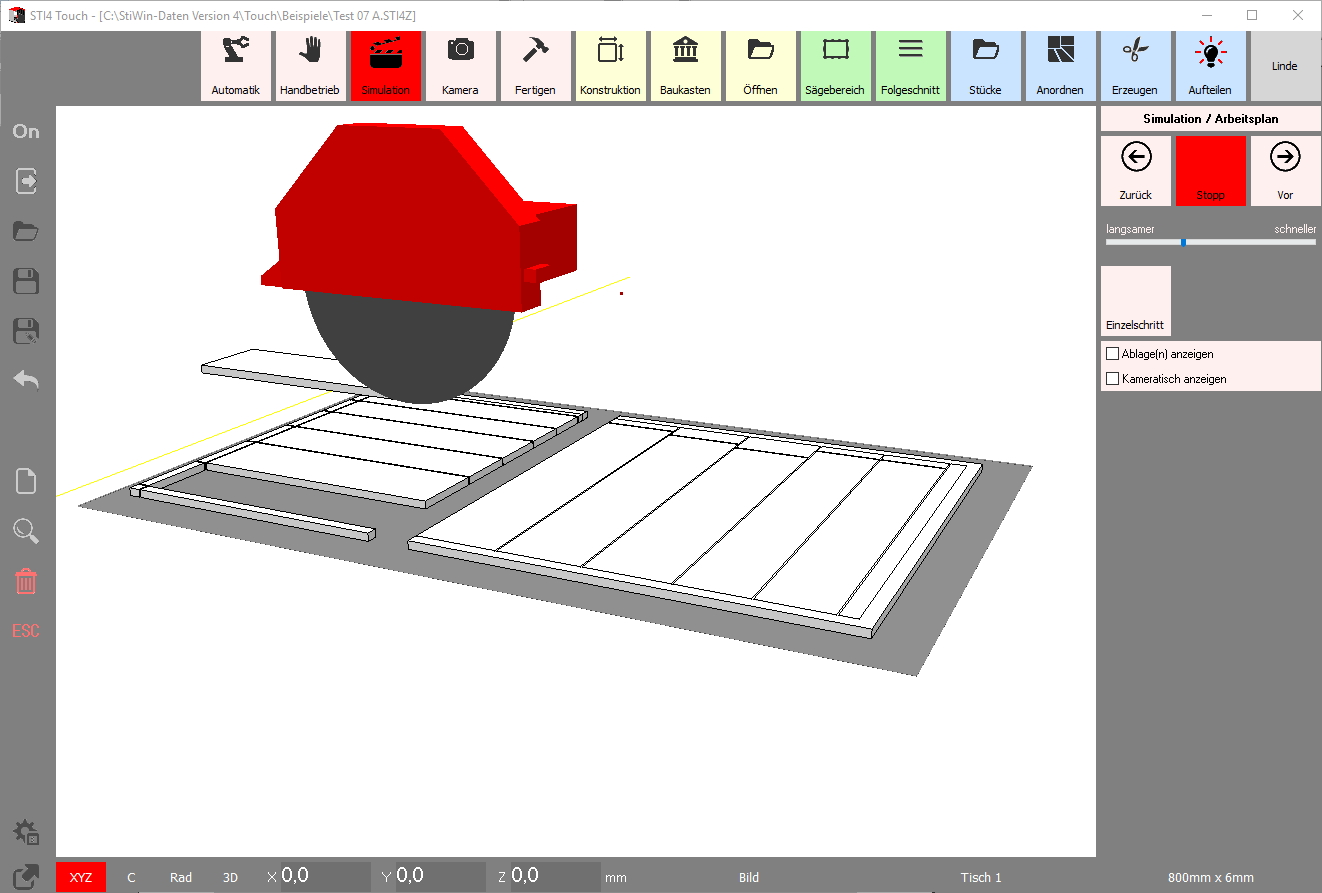

Simulation
- Simulation durch einfaches Umschalten in 2D oder 3D
- Freies Drehen der 3D-Simulation
- Zoomen
- Simulations-Geschwindigkeit einstellbar
- Schrittweise Simulation
- Vor- und Zurückspringen innerhalb der Arbeitsschritte
Konstruktion
- Schnelles Erzeugen einfacher Formen
- Erstellen beliebiger Formen mit der Maus, über Teach-In oder durch

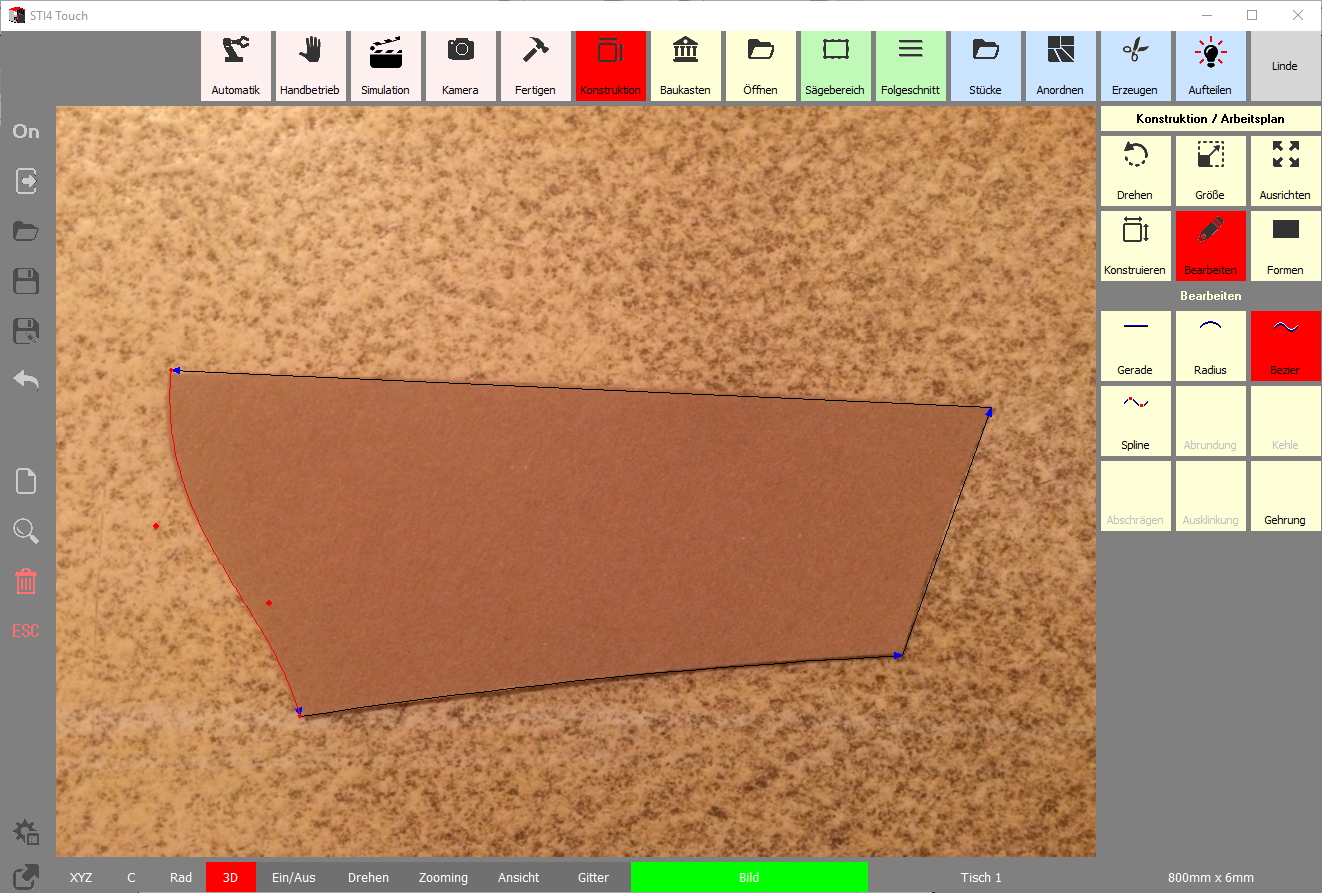

Koordinateneingabe - Digitalisieren von fotografierten Schablonen
- Konstruieren von Abrundung, Abschrägen, Kehle oder Ausklinkung
- Konstruieren von Seitenteilen über Gehrungsschnitte
Zusatzmodule
Viele weitere Zusatzmodule sind verfügbar:
- Stapelverarbeitung mehrerer Tranchen
- Unterflurschnitte
- Unterflurbohrungen
- Werkzeugvermessung
- Werkstückvermessung
- Fräsen von Schriften und Ornamenten
- Bilderfassung der Tranche mittels Kamera
